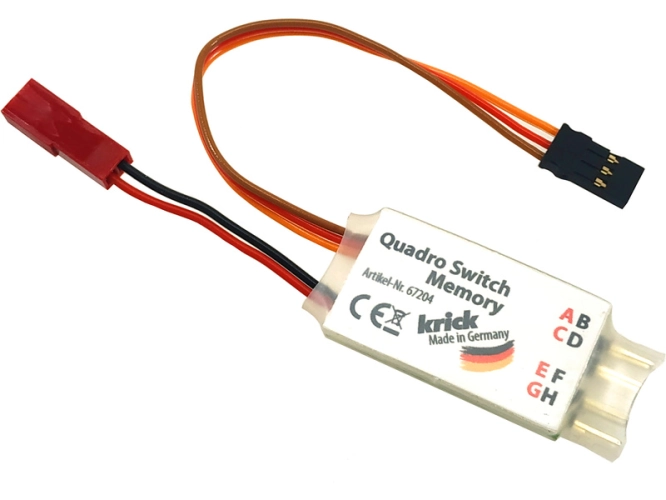

Krick Elektronický spínač Quadro Memory 4 K.

Krick elektronický čtyřnásobný spínač slouží pro zapínání a vypínání doplňkových zařízení na lodích, jako např. osvětlení, vodní čerpadla, jeřáby, atd. Zařízení je napájeno ze samostatného zdroje. Spínač se ovládá pouze jedním kanálem s polohami -100%, 0% a +100%.

Napájecí napětí spínače je 4,8 - 9 V (toto odpovídá napětí přijímače), spínaný proud max. 4x 1,5A s max. napětím 30 V. Rozměry cca 21 x 45 mm, hmotnost 7 g.

Princip ovládání výstupů

Pro řízení je vhodný kanál s 3-polohovým přepínačem nebo proporcionálním ovladačem s rozsahem výchylek -100% až +100%.

• Výstup A (tj zapnutí či vypnutí) se ovládá přechodem výchylky kanálu mezi 0% +100% 0% (doba cyklu musí být max. 2 s).
• Výstup B (tj zapnutí či vypnutí) se ovládá přechodem výchylky kanálu mezi 0% -100% 0% (doba cyklu musí být max. 2 s).
• Výstup C (tj zapnutí či vypnutí) se ovládá přechodem výchylky kanálu mezi 0% +100% 0% (doba cyklu musí být min. 3 s).
• Výstup D (tj zapnutí či vypnutí) se ovládá přechodem výchylky kanálu mezi 0% -100% 0% (doba cyklu musí být min. 3 s).

Tímto snadným způsobem lze tedy nezávisle ovládat oba výstupy.
