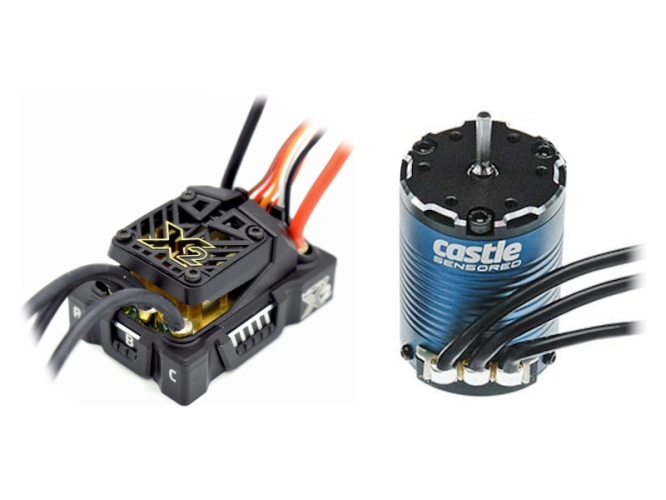

Castle motor 1406 2850ot/V senzored, reg. Mamba Micro X2 (4.0mm)

Střídavé kombo - motor 1406 2850ot/V (senzorový) s regulátor Mamba Micro X2 navazuje na předchozí úspěšnou řadu Micro X. Napájecí napětí pro toto kombo 2-3S LiPo. Přidáno bylo základní uložení informací v LOGGING DATA a technologie CRYO-DRIVE™, která umožňuje, aby regulátor běžel chladněji a efektivněji. Regulátor samotný neobsahuje BEC, součástí balení je externí BEC (nastavitelný 4.8 - 9 V, výchozí 5 V). Voděodolná konstrukce a podpora senzorového střídavého motoru.

Jedná se o ideální kombo malých rozměrů, pro lehké nízko-rychlostní Crawlery v měřítku 1:10 s napájením 2-3S LiPo - do 3.6 kg, u rychlejší a agresivnější crawlerů do hmotnosti modelu 1.8 kg.

Pro crawlery 1:10 (např. TRX-4) s jízdou v těžkém terénu, náročné lezení po skalách, nebo pro závodní jízdy použijte regulátor Castle Mamba X.

Konstrukce

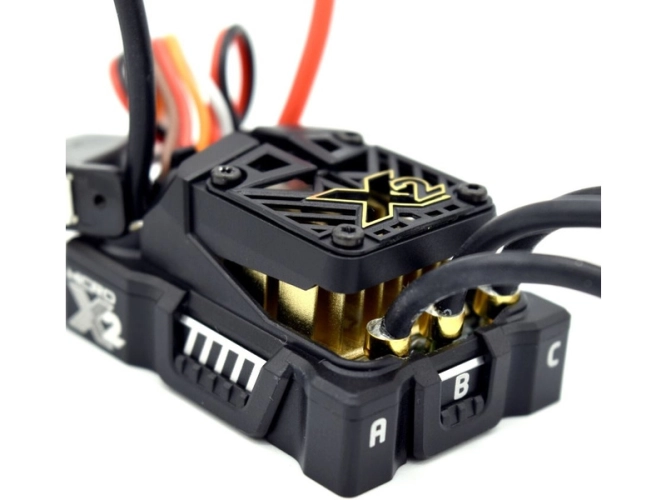

Elektronika regulátoru je usazena do robustního těla a zalita voděodolným epoxidem. Tento systém minimalizuje riziko vniknutí vody k elektronice a podporuje efektivní přenos tepla. Regulátor je dále vybaven zlacenými konektory pro zapojení motoru, LED indikací a vypínačem s pryžovou krytkou (proti vnikání nečistot). Vstupní kabely napájení jsou pocínované, záleží na Vás jaký konektor máte v modelu.

Technologie Cryo-Drive

Největší ztráty vnikají během sepínání a vypínání výkonových tranzistorů. Společnost Castle Creations vyvinula zcela nový sotware, který snižuje četnost spínání výkonových tranzistorů. Výsledkem je radikální snížení tepelných ztrát jak v regulátoru, tak i samotném motoru, zvýšení účinnosti a v konečném důsledku prodloužení jízdní doby.

Nastavení za jízdy "on-the-fly"

Zapojením kabelu AUX do volného kanálu v přijímači, můžete během jízdy ovládat jednu z vybraných funkcí. Konkrétní funkci je nutno zvolit přes programové nastavení Castle Link. Přiřaditelné funkce jsou:

• Omezení výkonu plynu - můžete omezit max. výkon motoru. Ideální volba pro případy, kdy RC auto řídí děti nebo méně zkušení jezdci.
• Omezení výkonu zpátečky - můžete omezit maximální výkon zpátečky.
• Omezení výkonu brzdy - pomocí vysílače můžete omezit maximální výkon brzdy - ideální volba pro závody s Crawlery
• Síla brzdy v neutrálu - pomocí vysílače můžete omezit sílu brzdy v neutrálu - ideální volba pro Crawlery
• Vypnuti/zapnutí zpátečky
• Omezení maximálního momentu motoru - pokud potřebujete zamezit prokluzu kol, můžete kdykoliv během závodu snížit maximální moment, který motor poskytuje. Získejte výhodu před vašimi konkurenty!
• Rock Race / Crawler mód

Možnosti programování

Regulátor je možné nastavovat přes vysílač (základní nastavení), Castle Link USB adaptér, Castle field Link nebo B-Link Bluetooth.

Přes vysílač lze nastavit pouze základní parametry. Přes Castle Link USB adaptér, či Castle field Link, lze provádět kompletní nastavení. Před připojením Castle Link USB je nutné odpojit AUX konektor.

LOG z jízdy a zvuková signalizace

Regulátor umožňuje zaznamenávat naměřená data. Po skončení závodu nebo při testovacích jízdách si můžete tyto údaje zobrazit na počítači a vyhodnotit. Regulátor podporuje také zvukovou signalizaci. Pomocí zvukových signálů snadno poznáte co se s regulátorem děje.

Telemetrie pro vysílače

Připojením telemetrického adaptéru Telemetry Link Spektrum XBUS (prodává se samostatně) získáte kompletní telemetrii regulátoru, kterou si můžete zobrazit na vysílačích Spektrum. Stejnou funkci získáte pro vysílače Futaba pořízením adaptéru Telemetry Link Futaba S.BUS2. Funkci je nutno povolit přes program Castle Link.

Vlastnosti regulátoru

• Napájení 2S-4S LiPo (max. 16.8 V)
• integrovaný BEC 2A špička, 5,5 V nebo 7,5 V (továrně nastaveno 5,5 V)
• Možnost zapojení senzorového motoru (přes volitelný kabel
• Technologie CRYO-DRIVE ™
• Kompatibilní s S.BUS2 Telemetry Link
• Voděodolná konstrukce
• Možnost zaznamenávání datového logu (Lite)
• Nastavení za jízdy "on-the-fly"
• Zvuková upozornění pro snadnou diagnostiku
• Nastavení přes vysílač
• Nastavení a aktualizace přes Castle Link USB, či Castle Field Link (programovací karta)

Konstrukce střídavých motorů 1406

Castle uvádí kompletně novou řadu senzorových motorů. Výhodou je zejména vysoká účinnost a při použití senzorového regulátoru jemný vhod již od nulových otáček. Senzorové motory lze tedy doporučit i pro pomalu jedoucí modely, jako jsou např. crawlery či expediční RC modely aut.

Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky 0.2 mm. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky, na které si můžete připájet vývody ve optimálním směru – dle modelu.

Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.

V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele je připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

Klíčové vlastnosti střídavých motorů Castle 1406

• Motory Castle 1406 jsou rozměrově totožné se stejnosměrnými motory řady 540
• Díky absenci komutátoru je životnost střídavého motoru dána pouze ložisky, které lze však vyměnit
• Senzorové provedení, integrovaný senzor teploty
• Impregnované vinutí odolná vůči vlhkosti, senzory jsou zality ve speciální zalévací směsi
• Velmi tenké plochy statoru pro vysokou účinnost
• Velké pájecí plošky vývodů pro snadné pájení
• Rotor je opředen kevlarovou tkaninou.

Vlastnosti motoru

• Napájení 2-4S LiPo
• Otáčky: 2850 ot/min/V (max. RPM 100 000)
• Rozměry: ø36 mm, 49,5 mm
• Hmotnost: 197 g
• Hřídel: ø3,17 mm, 15 mm
• Konektory: kolík 4 mm

Balení obsahuje Castle regulátor Mamba Micro X2, senzorový motor 1406 2850ot/V, senzorový kabel, samolepky, návod k použití CZ a manuál EN.
