Axial LED osvětlení Night Visions System

Sada Axial LED osvětlení Night Visions System je speciálně naprogramována do RC modelů aut. Řídící jednotka má napájení 4-9V, externí vypínač, kabely do přijímače (směr, plyn) přepínač reverz a 10 konektorů pro světelné řady LED. V balení jsou sady LED 3mm a 5mm v různých barvách.

Přehledná aplikace

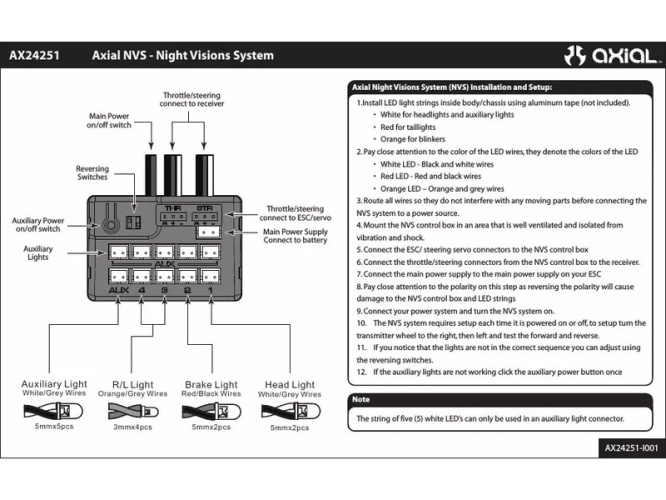

Zapojení do modelu je jednoduché. Připojíte kabel napájení, který po kompletaci osvětlení připojíte k napájecí baterii NiMH 6-7S nebo LiPol 2S. Servo konektory na řídící jednotce připojíte do přijímače, do řídící jednotky připojíte konektory serva řízení a regulátoru. Do konektorů LED připojíte podle schéma příslušné světelné kabely, které nainstalujete do karosérie. Na řídící jednotce je buď externí vypínač na kabelu nebo tlačítko pro zapnutí na krabičce NVS. Dále máte možnost využít přepínače reverz pro oba kanály.

LED osvětlení Axial Night Visions System má samostatné napájení 4-9V, pokud použijete malou samostatnou baterii např. 2S LiPol, můžete osvětlení použít do libovoného auta bez ohledu na napájení auta.

Zapojení dalších LED

Napájecí modul umožňuje, kromě již obsažených světel, také zapojení dalších LED svazků do výstupů AUX. Další diody naleznete v příslušenství.

Vlastnosti Night Visions System

• Při jízdě vpřed se bílá světla intenzivněji rozsvítí, při brzdění zadní světla svítí intenzivněji červeně
• Při zatočení doleva nebo doprava signalizují oranžová světla změnu směru jízdy

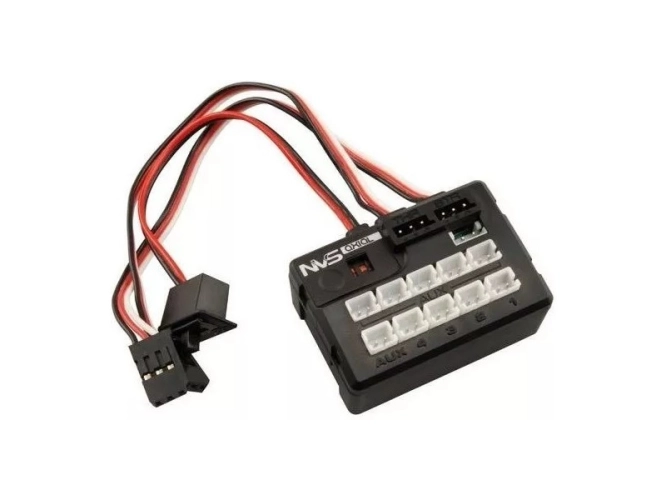

• Řídící jednotka má krabičku o velikosti 47 x 32 x 23 mm
• Externí spínač umožní vypnout osvětlení bez sundání karosérie
• Samostatný vypínač i na kraničce NVS
• Konektory na NVS až pro 10 kabelů světelných řetězců

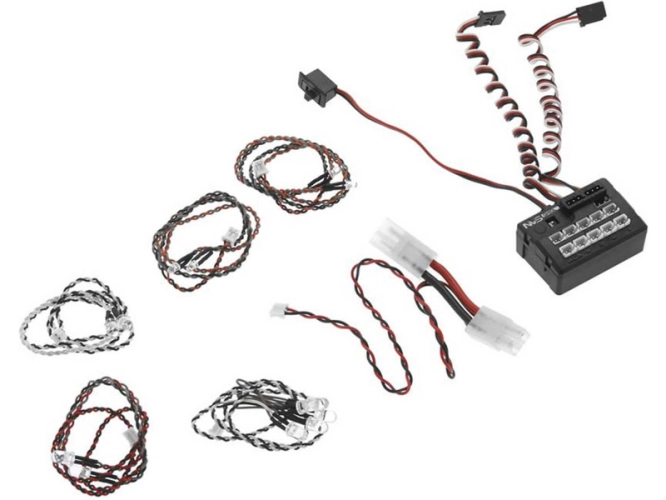

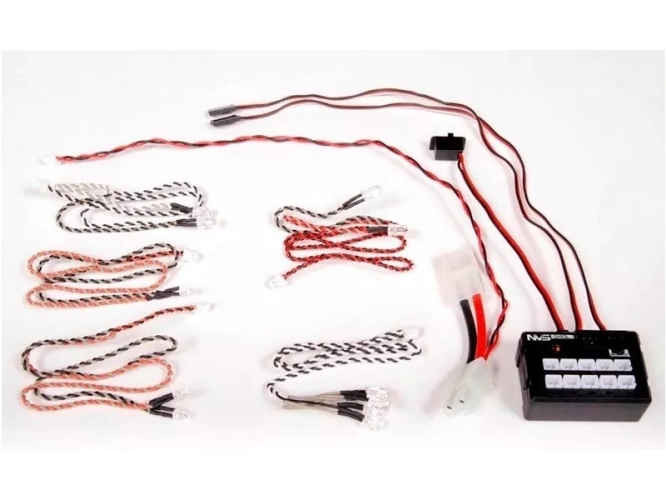

Sada obsahuje řídící jednotku NVS o rozměru 47 x 32 x 23 mm, 1x kabel dvojitý s LED 5mm bílá, 1x kabel dvojitý s LED 5mm červená, 2x kabel dvojitý s LED 3mm oranžová a x1 kabel s 5x LED 5mm bílá. Napájecí kabel s konektory Tamyia samec/samice. Návod se schéma zapojení.
